CubeX Trio 3D 印表機：使用說明

而它的專屬軟體，就叫做「CubeX」，可以用來開啟「STL」這種 3D 模型檔（維基百科），然後透過裡面簡單功能，進行調整、然後建置（build）出 3D 印表機所需要的檔案「cubex」。下面就是這個程式的介面：

在第一次執行的時候，首先就要設定所使用的印表機有幾個噴嘴、各自對應那些材料和那些顏色。而之後，則就可以透過工具列左邊第一個區塊、來開啟 STL 的模型檔；他基本上僅有提供旋轉、平儀等基本功能，並不能編輯模型。不過，他一次可以開啟多個 STL 檔，同時列印，再多噴嘴的版本，也可以去指定不同的部位所要使用的顏色。

而都調整好，按下「Build」的按鈕後，他就會跳出一個設定的對話框（下圖），開始針對建置的方法，進行調整。其中，主要可以調的，就是「Layer thickness」、也就是厚度／Z 軸的解析度，然後則是模型內部的部分要怎麼填充（Part density）。

另外，由於 3D 列印在某些情況下，不能單印模型本身；例如騰空的東西，基本上是不可能印的。所以在這邊，他還有提供「筏」（raft）和「支撐」（support）的設定。

「筏」（raft）基本上就是一個網格狀的底板，用來做列印的輔助；右圖就是一個 raft 的樣子，他的主要用途是把數個分散的零件固定、並且讓整個物體更好從列印版上拆下來。

而「支撐」（support）則是用來列印懸空、沒有直接連接到列印版上的東西的支架；基本上，這部分只是要用來做列印的支架，之後是要拆除的。

「Raft」和「Support」這兩者都可以選擇要使用哪種材質、如果不選的話，就不會去產生這部分的東西；但是也要注意，支撐基本上在很多場合是有必要性的，如果強制不選，很有可能會導致模型列印失敗的。至於到底可不可以不要這兩者…應該就是得自己判斷了？

設定好按下「build」後，接下來就是要等 CubeX 分析模型、並且建立出印表機的操作方式。根據模型的大小、複雜度，會需要一段時間才能完成；完成後，則會以一個對話框（右圖），顯示他預計會使用的原料的份量（重量）、以及預估的列印時間（個人覺得不是很準確）。

基本上，目前 3D 列印的速度應該都不算快，根據物體的大小與複雜度的不同，基本上應該都是需要一小時以上的時間的；只有一些比較簡單、比較小的模型，可以在一個小時內完成。

都好了之後，之後也會在程式主畫面把建置好的結果顯示出來；而拉動右邊的滑桿，則可以控制要看哪一層的樣子；像下圖就是一個白色的台灣模型，加上藍色的 raft、build 好的結果。

而在台灣的中間可以看到有一條條、右上到左下的斜板，那就是內部的結構；CubeX 並不會真的把內部都填滿，而是會以中空、加上這種斜板的形式，來做填充，而在 build 選單的「Part density」，就是在控制這部分的。下圖則就是實際列印時，內部的狀況。

而在確認設定沒問題後，則是要再按下「Save Print File」的按鈕，把建置好的 cubex 檔儲存下來，放到隨身碟後，拿給印表機進行列印。

建立好 cubex 檔案後，基本上只要把檔案放到隨身碟裡面，接到 CubeX 的 3D 印表機上，再透過印表機前面板的觸控螢幕、選擇要列印的檔案，就可以開始列印的過程了～

不過在列印前要注意，必須要先在列印版上的列印區域塗上他的膠水；一方面應該是幫助印出來的東西固定，再怎則是這樣會比較好把印好的東西拆下來。如果沒有塗的話，到時候可能會很難拿下來的。

控制的方法，基本上就是在觸控面板上，點選第一項「Print」，如果印表機有正確抓到隨身碟的話，他就會去檢查隨身碟內可用的檔案（.cubex），並讓使用者選擇；不過由於他的螢幕不大，所以基本上依次是顯示一個檔案、然後提供左右鍵來切換，選好後，就按檔名開始列印。

由於選取介面並不容易做檔案的尋找，所以個人會建議不要在隨身碟內放太多檔案，也不要用非英文檔名，這樣應該會比較單純。

選取好了之後，印表機就會先開始檢查檔案，確認檔案沒問題後，就會開始列印了～右上圖就是列印時的面板畫面，他會顯示正在列印的檔案、目前經過的時間、以及正在操作的噴嘴、溫度。

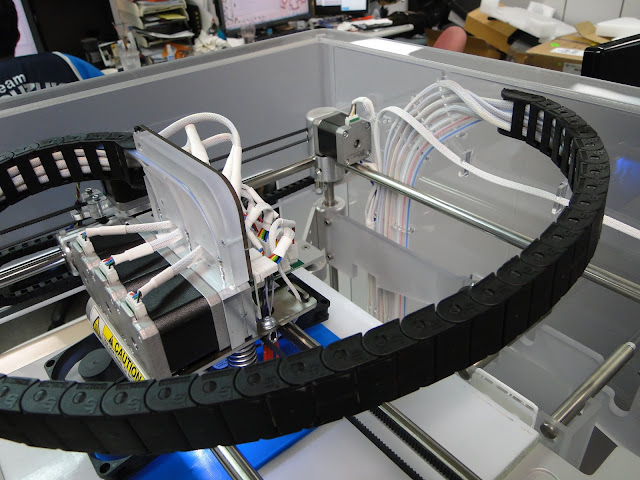

而在列印時，他一次只會使用一個噴嘴，列印的形式，就是把整個列印平台往上升、讓他和噴嘴非常地接近，然後再去移動整個噴嘴的機構，讓噴嘴再列印平台上畫線、畫點，這樣一層、一層慢慢堆積成一個立體的模型。

基本上，CubeX 在規格上只有標註 Z 軸（高度）的解析度是 0.1mm，針對 X / Y 軸則只有標註「公差」（tolerance），其實是可以理解的；因為實際上，噴嘴所吐出的塑膠材質，有一定的寬度，所以其實單就一個「點」來說，大小絕對不小！但是這不代表他的精確度應該以「點」的大小來作單位，畢竟他在 X/Y 平面上，是以移動噴嘴來線性繪製的形式做列印的，所以雖然他的單點面積不小，但是在匯成圖形後，邊緣並不會有點陣圖那種鋸齒的感覺。

而在讀取完 cubex 檔之後，在開始列印前，印表機會先將要使用的噴嘴，移動到「wiper」上，進行噴嘴的加熱；下右圖就是二號噴嘴（上面有橘色料的那個）在 wiper 上加熱的狀況。

這邊加熱的目的，主要就是先把噴嘴加熱到一定的溫度，讓塑料線可以開始融化、射出，同時也順便清理噴嘴；而在加熱完成後，噴嘴離開 wiper 到列印版開始列印時，也會看到 wiper 這邊有殘料在這邊，基本上這次每次加熱噴嘴都會有的廢料。

由於這台印表機每次只會使用一個噴嘴、在切換到別的噴嘴的時候都需要重新加熱噴嘴，所以如果使要使用多色列印的時候，會很頻繁地進行噴嘴的重新加熱，不但會產生很多廢料、而且也會拖慢列印的速度，這點是在使用時，可能要做取捨的。

而當加熱完了之後，噴嘴就會移動到列印版上，開始畫線、累積高度了。

基本上，在列印的時候，一定會有馬達帶動噴嘴的聲音，聲音大小大概就接近早期的噴墨印表機，不至於到太吵；至少，Heresy 這邊辦公室的人都可以在旁邊工作。但是由於 3D 列印一印下去往往都是數個小時，所以可以的話，還是找個地方放會比較合適。

而在以 PLA 為列印原料的時候，實際上味道並不會很重，只有在靠近印表機噴嘴的部分，才比較明顯聞的到；所以如果是要列印 PLA 模型的話，放在室內列印問題應該不大。但是，雖然還沒試過，但是以網路上的資料來看，如果是要列印 ABS 的話，味道可能就會很重，到時候應該就得找個通風的環境放才行了。

由於整個列印的時間太長了，所以基本上 Heresy 個人沒有錄影，只有拍一些照片。下面就是一個 3D 頭骨模型列印中、以及列印後的照片。其中，raft 是白色、support 是紅色，頭骨本身也是白色。





上面四張照片，基本上就是列印過程中，慢慢長高的照片。最後下面則是成品：



雖然不算完美，尤其牙齒的部分算是糊掉了，但是以各方面來說，這個算是目前列印結果相對好的成品之一了～
